Στην εξαναγκασμένη σεισμική ταλάντωση ενός πλαισίου, οι περισσότερες φορτίσεις του σεισμού προς την κατασκευή είναι οριζόντιες.
Αν αυτές οι φορτίσεις ήταν κάθετες, θα ήταν πολύ πιο εύκολο η κατασκευή να παραλάβει αυτά τα πρόσθετα φορτία.

Αυτός είναι και o λόγος που μπορούμε και κατασκευάζουμε πολυώροφα κτίρια, με μεγάλα στατικά φορτία.
Όλες οι κατασκευές αντιδρούν το ίδιο κατά την διάρκεια της ζωής τους,.... εκτός από μία στιγμή...κατά την οποία έχουμε σεισμική διέγερση,... τότε κάθε μία κατασκευή αντιδρά διαφορετικά.
Πού?
Στις πλάγιες φορτίσεις.
Αν κατορθώσουμε να οδηγήσουμε τις πλάγιες φορτίσεις του σεισμού στον κατακόρυφο άξονα της κατασκευής, τότε είναι πιο εύκολο για την κατασκευή να τις παραλάβει.
Αυτό είναι εφικτό μόνο αν πακτώσουμε όλα τα κάθετα στοιχεία της κατασκευής με το έδαφος, διότι μόνο τότε εκ τρέπουμε τις οριζόντιες φορτίσεις του σεισμού, στον κάθετο άξονα της κατασκευής.
Όσες περισσότερες πακτώσεις εφαρμόσουμε μεταξύ δώματος και εδάφους, τόσο πιο μεγάλη θα είναι και η αντοχή της κατασκευής στις φορτίσεις του σεισμού.
Ο λόγος είναι πολύ απλός ...π.χ αν πακτώσουμε ένα μεγάλο τοιχίο στα δύο του άκρα, κατά την ταλάντωση του τοιχίου, ο ένας τένοντας θα αντιδράσει στην άνοδο της ανώτατης στάθμης στο δώμα, και η άλλη αντίδραση θα προέλθει από το έδαφος της βάσης.
Αυτές οι δύο αντιδράσεις θα μειώσουν το εύρος της ταλάντωσης, και θα οδηγήσουν την φόρτιση του σεισμού από την οριζόντια, στην κατακόρυφη διεύθυνση.
Αυτή η αντίδραση των δύο αντίθετων τάσεων στο τοιχίο, θα δημιουργήσει μία μεγάλη τέμνουσα, με κατακόρυφη διεύθυνση.
Αυξάνοντας τις πακτώσεις ( περισσότερες των δύο ) αυξάνουμε ταυτόχρονα και των αριθμό των αντίθετων τάσεων, διαμοιράζοντας κατ αυτόν των τρόπο τα φορτία του σεισμού σε περισσότερες κάθετες διατομές.
Κατ αυτόν τον τρόπο, κατανέμουμε τα φορτία σε περισσότερες κάθετες διατομές, μειώνοντας την δυναμική τους, αυξάνοντας από την άλλη την αντοχή του τοιχίου σε αυτές τις φορτίσεις, διότι κατανέμουμε τις τέμνουσες σε περισσότερες κάθετες διατομές του τοιχίου ισομετρικά.

Αν προσθέσουμε και την προένταση στους τένοντες, το όφελος θα είναι πολλαπλό.
Αν αυξήσουμε την προένταση, το όφελος θα είναι υποπολλαπλάσιο.
Π.Χ
1)Ένας πρόβολος με μερική προένταση, και ένας άλλος πρόβολος, με ολική προένταση έχουν διαφορετικές αντοχές.
2) Ένας πρόβολος με δύο πακτώσεις στα άκρα, αντιδρά διαφορετικά από έναν άλλο ίδιο, με δέκα πακτώσεις ιδίας διατομής χάλυβα.

Μοντάρισμα της αντισεισμικής βάσης
Αργά αλλά σταθερά συνεχίζω την κατασκευή της σεισμικής βάσης, καθώς και την προκατασκευή των μοντέλων.
Βίντεο στο Facebook ​No comments.
https://www.facebook...otal_comments=1

Αντισεισμική βάση
Η αντισεισμική βάση σε λειτουργία.
Δείτε το βίντεο. https://www.youtube....h?v=N1zr4Mpf3TU

Αν είμαστε πάνω σε ένα μηχανάκι και πατήσουμε μόνο το μπροστινό φρένο ενώ αυτό τρέχει με μεγάλη ταχύτητα, τότε ο πίσω τροχός και ο επιβάτης θα περιστραφούν πάνω από τον μπροστινό τροχό.
Αυτό συμβαίνει λόγο του ότι δημιουργείται μία ροπή κατά το φρενάρισμα του μπροστινού τροχού.
Η ίδια ροπή εφαρμόζεται και σε μία πλαισιωτή κατασκευή κατά την ταλάντωση που της προκαλεί ο σεισμός.
Η ροπή δημιουργεί την ταλάντωση, η ταλάντωση μετατοπίζει τον άξονα των κάθετων στοιχείων, τα κάθετα στοιχεία μετατοπίζουν τον οριζόντιο άξονα ( με τον οποίο είναι συνδεδεμένοι στον κόμβο ) προς τα πάνω, αυτός δεν μπορεί να ανέλθει διότι έρχεται σε αντίθεση με όλα τα κάθετα φορτία του πλαισίου, με αποτέλεσμα την δημιουργία ροπής και μεγάλης τέμνουσας στην δοκό και την οριζόντια διατομή της κολόνας.
Αυτή η ροπή είναι πάρα πολύ μεγάλη ...τόσο μεγάλη που δεν υπάρχει κόμβος τόσο ισχυρός να την παραλάβει.
Αφού δεν μπορεί να παραλάβει ο κόμβος την ροπή, μπαίνει το ερώτημα γιατί δεν αστοχεί πάντα.
Απάντηση
Διότι οι μικρές διατομές των κολονών έχουν ελαστικότητα ( πλαστιμότητα ) η οποία είναι μεγαλύτερη του εύρους της ταλάντωσης του σεισμού, και αντοχή ( σε θλίψη και εφελκισμό ) μεγαλύτερη της φόρτισης που προκαλεί η αδράνεια της πλαισιωτής κατασκευής.
Αυτές οι αντοχές των κολονών έχουν όρια τα οποία εξαρτώνται από την επιτάχυνση του σεισμού, το εύρος κύματος που έχει, από την διάρκεια του σεισμού, και από την ιδιοσυχνότητα κατασκευής εδάφους, καθώς και από τον οπλισμό χάλυβα και κατά πόσο περισφιγμένος είναι.
Το πρόβλημα είναι ότι οι κολόνες δεν μπορούν να έχουν όλες την ίδια διατομή διότι οι αρχιτεκτονικές ανάγκες
διαφοροποιούν το μέγεθος των φορτίων που αναγκάζεται να παραλάβει κάθε κολόνα, οπότε διαφοροποιούν και τις διατομές τους.
Αυτή η διαφοροποίηση των διατομών διαφοροποιεί και την ελαστικότητά τους.
Το αποτέλεσμα αυτής της διαφοροποίησης της ελαστικότητας έχει ως αποτέλεσμα την διαφοροποίηση παραλαβής των πλάγιων φορτίσεων του σεισμού σε κάθε κολόνα.
Οι μικρότερες κολόνες υποχωρούν ( λόγο ελαστικότητας ) ενώ αυτές που είναι μεγαλύτερης διατομής ( και άκαμπτες ) αναγκάζονται να παραλάβουν όλες τις φορτίσης του σεισμού, ακόμα και αυτές που αναλογούν στις μικράς διατομής ( ελαστικές, πλάστιμες ) κολόνες.
Αυτός είναι ο λόγος που αστοχούν πρώτες οι κοντές κολόνες, και τα μεγάλα άκαμπτα κάθετα στοιχεία ( τοιχία )
Αυτός είναι και ο λόγος της διαμάχης των μηχανικών ως στο αν πρέπει να σχεδιάζουν πλάστιμες ή άκαμπτες κατασκευές.

Λύση.
α) Κατασκευάζουμε κολόνες από λάστιχο, ....για τους λάτρες της πλαστιμότητας
β) Πακτώνουμε ή προεντήνουμε τα τοιχία, και τις κατασκευές με συνεχή δόμηση ( με Ο.Σ ή οπτοπλινθοδομή ) με το έδαφος, ....για τους λάτρες της ακαμψίας.
γ)Διαχωρίζουμε την δομική οντότητα ( με σεισμικό αρμό ) στα πλάστιμα και τα άκαμπτα στοιχεία, πακτώνοντας ή εφαρμόζωντας προένταση μεταξύ δώματος και εδάφους μόνο στα μεγάλης διατομής άκαμπτα στοιχεία,..όπως έχω κάνει στο βίντεο αυτό ( σύμμεικτο σύστημα )
https://www.youtube.....&v=KPaNZcHBKRI

Μόνο αυτές οι λύσεις υπάρχουν αν θέλετε να σχεδιάζεται ισχυρότερες κατασκευές.

1)Αν πάνω στην σεισμική βάση που κατασκεύασα κατασκευάσω ένα πλαίσιο εξολοκλήρου από Ο.Σ βιδωμένο με ντίζες περιμετρικά με την βάση.
ή κάτι σαν αυτήν την συνεχή δόμηση https://postimg.org/image/poaeawzrj/
2)Και ένα άλλο το ίδιο που απλά να πατάει επάνω.

Ερώτημα...πιο από τα δύο θα αστοχήσει πρώτο?

H απάντηση θα δοθεί με τα πρώτα πειραματικά μοντέλα που θα κατασκευαστούν με και χωρίς το σύστημά μου στην αντισεισμική βάση που κατασκεύασα.

ΒΙΝΤΕΟ https://www.youtube....h?v=9_-OjhQdhsQ
Κατασκευή ξυλότυπου και οπλισμού.
Βλέπετε στο βίντεο τις βίδες προέντασης καθώς και το διπλό πλέγμα χάλυβα.
Οι βίδες προέντασης είναι καλυμμένες περιμετρικά με πολλά στρώματα ελαστικής μονωτικής ταινίας ώστε να αποφύγουμε την συνάφεια του σκυροδέματος με τον χάλυβα.
Κατ αυτόν τον τρόπο, θα μπορέσουμε να εφαρμόσουμε την μερική προένταση μετά την αποπεράτωση του τριών ορόφων αυτού του μοντέλου.
Η προένταση θα εφαρμοσθεί καθέτως της συνεχούς δόμησης, σε πολλά επί μέρους κατάλληλα σημεία, μεταξύ δώματος και βάσης.
Οι βίδες έχουν διάμετρο 5 mm και ύψος 2 m
To μοντέλο θα έχει διαστάσεις Π 1,1 Χ Μ 1,1 Χ Υ1,8 Μέτρα
Πάχος Ο.Σ 4 cm
Θα ζυγίζει 1500 Kιλά
Θα είναι τριών ορόφων.
Είναι η πρώτη φορά παγκοσμίως που θα δοκιμαστεί μοντέλο προτεταμένο με το έδαφος.
Στο πείραμα δεν είναι δυνατόν να έχουμε έδαφος, και για τον λόγο αυτό θα εφαρμόσουμε την προένταση κάτω από την βάση, και στο δώμα.

Πρόοδος των εργασιών του δοκιμίου μοντέλου.

Το μοντέλο είναι έτοιμο.
Το πείραμα θα γίνει σε ένα μήνα, ώστε να ολοκληρωθεί η ξήρανση του σκυροδέματος.


https://www.youtube....er#action=share

Επειδή πάντα υπάρχει και η οικονομική σκοπιά. Ο μηχανισμός που προτείνω, μήπως επιβαρύνει το κτίριο κοστολογικά περισσότερο από τις τρέχουσες αντισεισμικές μεθόδους; Ποιά είναι η εκτίμηση που κάνω?

Υπάρχουν πολλές απαντήσεις πάνω σε αυτήν την ερώτηση.
1) ΑΠΑΝΤΗΣΗ
Το κόστος της κάθε πάκτωσης το εκτιμώ σε 800 με 1200 ευρώ. ( εξαρτάτε από τον αριθμό των ορόφων )
Χοντρικά μία πολυκατοικία έξη ορόφων που έχει εκατό τετραγωνικά εμβαδόν ο κάθε όροφος, χρειαζόμαστε 20 πακτώσεις.
Δηλαδή 22000 ευρώ.
Στο Μετσόβιο όταν μου έκαναν την προσομοίωση της ευρεσιτεχνίας, ( σε τριώροφο σκελετό με μικρές κολώνες ) μου είπαν ότι αυξάνει σημαντικά την αντοχή της κατασκευής κατά 31%.
Όταν ρώτησα τον καθηγητή που έκανε την προσομοίωση ( Μανώλη Παπαδρακάκη ) πιο το όφελος...αυτός μου απάντησε.
Αν βάλεις το σύστημά σου στις κατασκευές μαζί με τον οπλισμό που τοποθετούν σήμερα στις κατασκευές, τότε θα έχουμε μία κατασκευή η οποία θα βελτιώνει σημαντικά
την φέρουσα ικανότητα της κατασκευής στον σεισμό.
Οπότε ή εφαρμόζεις αυτό με μεγαλύτερο κόστος, ή αφαιρείς οπλισμό. Εξαρτάτε από την σπουδαιότητα του έργου.
2) ΑΠΑΝΤΗΣΗ
Το σύστημά μου κάνει τις κατασκευές πιο ισχυρές έτσι ή αλλιώς , αλλά το πόσο ισχυρές τις κάνει, αυτό εξαρτάτε σε μεγάλο βαθμό από το σχήμα της κατασκευής, και από την μέθοδο δόμησης που θα σχεδιαστεί.
Αν π.χ κατασκευάσουμε μία οικοδομή με την μέθοδο του σκελετού οικοδομής, με πολύ μικρές και πλάστιμες ( ελαστικές ) κολώνες, το όφελος είναι 31% μεγαλύτερο.
Στις μικρές κολώνες δεν μπορούμε να τοποθετήσουμε πάνω από μία πάκτωση, και αυτή η πάκτωση πρέπει να είναι στο κέντρο της κολόνας.
Αυτό έχει σαν αποτέλεσμα την μικρή αντίσταση της κολόνας στο δώμα και στο αντικριστώ Π της βάσης.
Αν όμως έχουμε ένα μεγάλο τοιχίο, τότε έχουμε την δυνατότητα να το πακτώσουμε στα δύο άκρα του, και αυτό αυξάνει κατά πολύ την αντίδραση του τοιχίου στο δώμα και στο αντικριστώ Π της βάσης στον σεισμό, εν σχέσει με την μικρή κολόνα που έχει μόνο μία πάκτωση στο κέντρο της.
ΣΥΜΠΈΡΑΣΜΑ
Το σύστημα είναι πολύ πιο χρήσιμο, όταν τοποθετείται σε τοιχία, παρά αν τοποθετείται σε κολόνες.
Δεδομένου ότι τα προκατασκευασμένα σπίτια από οπλισμένο σκυρόδεμα είναι κατασκευασμένα εξολοκλήρου από σκυρόδεμα, αυτός ο λόγος τα κάνει τα πιο κατάλληλα για την τοποθέτηση του συστήματός μου.
Αλλά τα προκατασκευασμένα από σκυρόδεμα, εκτός του ότι είναι τα πιο κατάλληλα για την τοποθέτηση του συστήματός μου, είναι και 30 με 50% πιο φθηνές κατασκευές από τις άλλες συμβατικές κατοικίες.
Αυτό τι σας λέει?
Μας λέει ότι αν τοποθετήσουμε το σύστημά μου σε προκάτ, θα έχουμε ένα σπίτι 300% πιο ισχυρό στον σεισμό, και 30 με 50% πιο φθηνό από τις συμβατικές κατοικίες.
3) ΑΠΑΝΤΗΣΗ.
Υπάρχουν έργα που δεν μετράει το κόστος κατασκευής, όσο μετράει η αντοχή της.
Π.χ Πυρηνικοί σταθμοί, Γέφυρες, Νοσοκομεία. Το σύστημά μου συμβάλει κατά πολύ σε αυτές τις παραμέτρους.
4) ΑΠΑΝΤΗΣΗ
Μετά από έναν μεγάλο σεισμό, το κόστος επισκευής καθώς και ο χρόνος επισκευής, είναι δύο βασικοί παράμετροι του κόστους.
Όσο λιγότερες επισκευές έχουμε, τόσο το καλύτερο. Το σύστημά μου συμβάλει κατά πολύ σε αυτές τις παραμέτρους.
O αντισεισμικός σχεδιασμός σήμερα.
Εγώ δεν αλλάζω τον αντισεισμικό σχεδιασμό με αυτά που λέω, αλλά του προσθέτω έξτρα απόκριση προς τις φορτίσεις του σεισμού.
Κάνω ένα πείραμα, από το οποίο προσδοκώ απαντήσεις για την ΝΕΑ θεωρία που έχω αναπτύξει.
Η νέα θεωρία μου, βλέπει τα προβλήματα του υπάρχοντος αντισεισμικού σχεδιασμού, και προσπαθεί να τα λύσει.
Το ξέρω και εγώ και ο κόσμος όλος ότι η προένταση αυξάνει την διατμητική αντοχή μιας κολώνας.
Δεν κάνω το πείραμα για να δω αν η προένταση είναι καλή για την διατμητική αντοχή της κολόνας.

Άλλωστε οριζόντια προένταση εφαρμόζεται εδώ και πολλά χρόνια στις γέφυρες.
Ακόμα και κάθετη προένταση εφαρμόζεται σε ιδικές περιπτώσεις κατασκευών...πριν το πω εγώ,


Όλα αυτά τα είπα, για να πω στην τελική, τι νεο προσδοκώ να δω από το πείραμα, ( πέραν της πεπατημένης ) όχι για να αλλάξω, αλλά για να βελτιώσω των αντισεισμικό σχεδιασμό.
Τι είναι ΝΕΟΝ

Αν θες να ερευνήσεις κάτι, πρέπει να έχεις πάντα κάτι άλλο για να κάνεις σύγκριση με αυτό που ερευνάς.
Συγκρίσεις
Ερώτημα Τι είναι καλύτερο για την αντοχή ( οπλισμό )των κολονών, κάθετη προένταση ή αδρανής οπλισμός χάλυβα?
Και οι δύο μέθοδοι έχουν τα καλά τους και τα μειονεκτήματά τους.....ας τα εξετάσουμε.
Ο αδρανής οπλισμός ονομάζεται αδρανής διότι αρχίζει να αντιδρά όταν αυτός δεχθεί ένα φορτίο, εξωτερικό ή μη.
Μέχρι όμως τα δεχθεί το φορτίο, είναι αδρανής.
Στις κολώνες τον τοποθετούμε για δύο λόγους.
Ο πρώτος λόγος είναι για να αποφύγουμε την κάμψη ( λυγισμό ) στις κολόνες που δημιουργεί το στατικό φορτίο.
Ο δεύτερος λόγος είναι για να αναλάβει τον εφελκυσμό από τις κολώνες όταν αυτές ταλαντεύονται από τον σεισμό.
Ο οπλισμός με το σκυρόδεμα συνεργάζεται με την σινάφια όπως ανάφερα σε προηγούμενη απάντηση, και το ξέρουμε όλοι.
Δεν ανέφερα όμως τα πάντα για την σινάφια πριν.
Παράδειγμα.
Αν έχουμε ένα κερί, και το σπάσουμε με τα χέρια μας ακριβώς στο κέντρο του, θα αστοχήσει το κερί, και το φιτίλι θα παραμείνει μέσα στο κερί.
Αν όμως σπάσουμε το κερί στο κάτω άκρο του, θα παρατηρήσουμε ότι θα αστοχήσει το κερί, αλλά θα βγει και το φιτίλι έξω από το κάτω μέρος του κεριού.
Αυτό συμβαίνει διότι η σινάφια του κεριού με το φιτίλι είναι μεγαλύτερη στο πάνω από ότι είναι στο κάτω μέρος του κεριού.
Το ίδιο ακριβός πρόβλημα υφίσταται και η κολόνα του ισογείου.
Αυτή η κολόνα αδυνατεί να είναι πλάστιμη, διότι διαχειρίζεται τα περισσότερα φορτία, και διότι είναι αυτή η πρώτη που μεταφέρει τα φορτία του σεισμού προς στους άλλους ορόφους, χωρίς καμία σχεδόν ελαστική περιοχή.
Εκεί κοντά στην βάση εφαρμόζεται μία μεγάλη τέμνουσα, ( τέμνουσα βάσης ) καθώς και πάρα πολλές τάσις εφελκισμού,οι οποίες τις παρομοιάζω με τις τάσις που εφαρμόσαμε εμείς στο κάτω μέρος του κεριού.
Αφού το φιτίλι βγήκε από το κάτω μέρος του κεριού λόγο διαφοράς δυναμικού στην σινάφια του πάνω και του κάτω μέρους, τότε γιατί να μην βγει και ο χάλυβας από το σκυρόδεμα της κολόνας στο σημείο αυτό?
Έχετε δει ότι οι πρώτες κολόνες του ισογείου είναι αυτές που αστοχούν, και πάντα κοντά στην βάση?
Έχετε δει ότι ποτέ δεν αστοχεί ο χάλυβας, αλλά πάντα είναι τραβηγμένος έξω από το κατεστραμμένο σκυρόδεμα γύρο του, κάνοντας μία μικρή κιλιά ?
Συμπέρασμα
Η σινάφια σκυροδέματος και χάλυβα δεν είναι αρκετή διότι υπάρχει το πάρα πάνω πρόβλημα που ανέφερα.
Οι κάμψεις ( γάντζοι ) βοηθάνε, αλλά δεν λύνουν το πρόβλημα, διότι η συνοχή στο κάτω μέρος της κολόνας είναι μικρότερη της εφελκυστικής ικανότητος του χάλυβα.
ΛΥΣΗ
ΠΡΟΕΝΤΑΣΗ
Η προένταση είναι μια μέθοδος με την οποία επιβάλλονται θλιπτικές δυνάμεις στις διατομές οπλισμένου σκυροδέματος.
Για να επιτευχθεί αυτό, πρέπει ο τένοντας να έχει μηδενική σινάφια με το σκυρόδεμα.
Η μηδενική σινάφια σκυροδέματος τένοντα, εξαλείφει το πάρα πάνω πρόβλημα που ανέφερα ότι δημιουργείται με τον αδρανή οπλισμό, διότι η προένταση έχει πακτώσεις και δεν έχει σινάφια.
Το μεγάλο ερώτημα είναι .... γιατί δεν εφαρμόζεται η προένταση στις κολόνες από τον αντισεισμικό σχεδιασμό?
Αυτό είναι ερώτημα....δεν έχω πει ακόμα το νέον που προσδοκώ από το πείραμα.
Αυτός όμως είναι ο λόγος που προτιμώ την προένταση στο σύστημά μου, από την απλή πάκτωση....συν του ότι... Η προένταση (γενικά η θλίψη) έχει πολύ θετικά αποτελέσματα, καθότι βελτιώνει τις τροχιές του λοξού εφελκυσμού.
Από την άλλη έχεις και το άλλο καλό...τη μειωμένη ρηγμάτωση λόγω θλίψης, κάτι που αυξάνει την ενεργό διατομή και αυξάνει και τη δυσκαμψία της κατασκευής, και αυξάνει την αντοχή της κολόνας στην τέμνουσα βάσης λόγο θλιπτικής εφαρμογής που εφαρμόζει ο τένοντας πάνω της. ...οπότε έχω πολούς λόγους να προτιμώ την προένταση των κολονών από τον αδρανή οπλισμό.
ΤΟ ΝΕΟΝ
Βασικά με την πάκτωση ή προένταση εδάφους - δώματος που εφαρμόζω στα άκρα των άκαμπτων μεγάλων τοιχίων, εκτρέπω την πλάγια φόρτιση του σεισμού, στις κάθετες διατομές του τοιχίου που είναι πολύ μεγάλες και ισχυρές.
Η μη πάκτωση της κατασκευής με το έδαφος, οδηγεί πάντα τις τέμνουσες των κόμβων στις μικρές διατομές των στειχίων ( δοκού κολόνας ) που είναι πολύ αδύναμες και αστοχούν διότι δεν υπάρχει κόμβος που να μπορεί να αντέξει το βάρος της οικοδομής κατά την ταλάντωση της.
Αυτό θέλω να δω στο πείραμα που κάνω.
Αν εκτρέπω τις φορτίσεις του σεισμού σε ισχυρότερες διατομές, όταν εφαρμοσθεί πάκτωση δώματος εδάφους.

Δηλαδή πρώτα θα δούμε αν η πάκτωση δώματος εδάφους είναι καλύτερος αντισεισμικός σχεδιασμός,
και μετά θα πειραματιστώ με την πάκτωση του μηχανισμού που έχω στο αν βοηθάει την θεμελίωση στα καθοδικά και ανωδικά φορτία.
Ακόμα θα πειραματιστώ στο αν το υδραυλικό σύστημα του ελκυστήρα διορθώνει την τάνυση του τένοντα αυτόματα, καθώς και αν διορθώνει αυτόματα την σινάφια στην διεπιφάνεια άγκυρας - πρανών γεώτρησης, όταν τα τελευταία υποχωρούν λόγο χαλαρότητος, και λόγο πολλών επαναλαμβανόμενων φορτίσεων.

ΒΙΝΤΕΟ Πριν το πείραμα...Παρουσίαση

https://www.youtube....h?v=KR9G0DZjbRM

Ανακοίνωση.

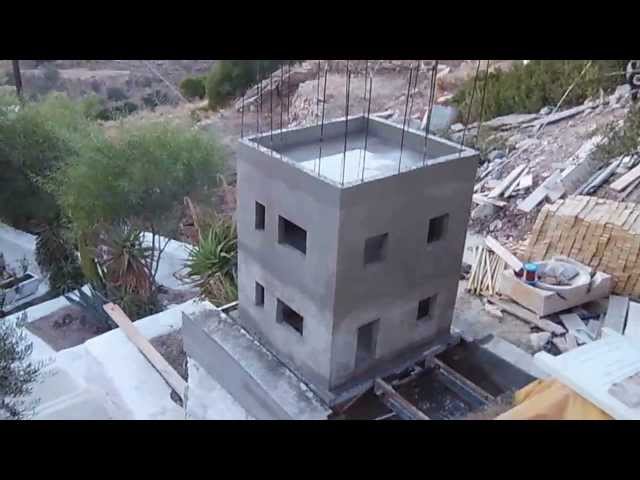

Την Κυριακή 3/11/2013 και ώρα 11 το πρωί, στην Νήσο ΙΟ Κυκλάδων δίπλα στο ξενοδοχείο Ερμής θα πραγματοποιηθεί ένα πείραμα δημόσια. Πάνω σε μία σεισμική βάση θα δοκιμαστεί ένα διώροφο μοντέλο από οπλισμένο σκυρόδεμα, το οποίο θα φέρει μία νέα αντισεισμική τεχνολογία.
Το πείραμα θα δείξει αν κατόρθωσα ή όχι, να κατασκευάσω την πιο γερή κατασκευή σπιτιού στον κόσμο, που έχει γίνει ποτέ, όταν αυτό δέχεται έναν πάρα πολύ ισχυρό σεισμό.

To μοντέλο αυτό έχει σχέση με τα προκατασκευασμένα, εξολοκλήρου από οπλισμένο σκυρόδεμα σπίτια, ( βαρέου τύπου ) ή με μονολιθική κατασκευή από Ο.Σ
Η κατασκευή έχει κοιτόστρωση...η οποία πατάει πάνω στην σεισμική βάση.
Τα τοιχία είναι συνδεδεμένα με την κοιτόστρωση, με διπλό πλέγμα. Διπλό πλέγμα έχει και η κοιτόστρωση.
Η σεισμική βάση είναι η θεμελίωση ( το χώμα )
Ο μηχανισμός μου ο κανονικός αποτελείται από την βίδα ή το συρματόσχοινο, την άγκυρα, και το υδραυλικό σύστημα.
Στο πείραμα δεν έχω υδραυλικό σύστημα...αντί αυτού έχω κοχλίες με καουτσούκ.
Στο πείραμα δεν έχω γεώτρηση και άγκυρα....αντί αυτών έχω κοχλίες. Δεν είναι δυνατόν να έχω...

Βασικά με την πάκτωση ή προένταση εδάφους ( βάσης ) - δώματος που εφαρμόζω στα άκρα των άκαμπτων μεγάλων τοιχίων, εκτρέπω την πλάγια φόρτιση του σεισμού, στις κάθετες διατομές του τοιχίου που είναι πολύ μεγάλες και ισχυρές.
Αυτό συμβαίνει διότι η πάκτωση των κάθετων τοιχίων μεταξύ εδάφους δώματος, κατά την ταλάντωση του κτηρίου που προκαλεί ο σεισμός, ....φέρνει μία αντίσταση στο δώμα, και μία άλλη αντίσταση στο κάτω αντικριστώ μέρος της βάσης του κάθετου στοιχείου.
Αυτές οι αντιστάσεις σταματούν την κάθετη παραμόρφωση της ταλάντωσης ενός κτηρίου, που είναι υπεύθυνη για τις μικρές ή μεγάλες αστοχίες
Η μη πάκτωση της κατασκευής με το έδαφος, οδηγεί πάντα τις τέμνουσες των κόμβων στις μικρές διατομές των στοιχείων ( δοκού κολόνας ) που είναι πολύ αδύναμες και αστοχούν διότι δεν υπάρχει κόμβος που να μπορεί να αντέξει το βάρος της οικοδομής κατά την ταλάντωση της.
Αυτό θέλω να δω στο πείραμα που κάνω.
Αν εκτρέπω τις φορτίσεις του σεισμού σε ισχυρότερες διατομές, όταν εφαρμοσθεί πάκτωση δώματος εδάφους.( βάσης στο πείραμα )

Δηλαδή πρώτα θα δούμε αν η πάκτωση δώματος εδάφους ( βάσης στο πείραμα ) είναι καλύτερος αντισεισμικός σχεδιασμός,
και μετά θα πειραματιστώ με την πάκτωση του μηχανισμού που έχω στο αν βοηθάει την θεμελίωση στα καθοδικά και ανωδικά φορτία.
Ακόμα θα πειραματιστώ στο αν το υδραυλικό σύστημα του ελκυστήρα διορθώνει την τάνυση του τένοντα αυτόματα, καθώς και αν διορθώνει αυτόματα την σινάφια στην διεπιφάνεια άγκυρας - πρανών γεώτρησης, όταν τα τελευταία υποχωρούν λόγο χαλαρότητος, και λόγο πολλών επαναλαμβανόμενων φορτίσεων.
Αυτά θα δοκιμαστούν με δυναμόμετρο και γερανό βαρέου τύπου.
Η σεισμική βάση προσομοιώνει το κύμα του σεισμού ( Love ) το οποίο είναι το ποιο καταστροφικό από τα άλλα τρία κύματα του σεισμού.
Το κύμα ( Love ) πάει πέρα δώθε, αλλά ταυτόχρονα και πάνω κάτω την κατασκευή.
Αν δεις στο βίντεο από κάτω την σεισμική βάση, θα δεις ότι οι δοκοί που πατάνε τα ρουλεμάν, έχουν καμπύλο σχήμα και αναγκάζουν την σεισμική βάση να έχει καμπύλη τροχιά
Αυτή η καμπυλοτή διαδρομής της βάσης, αυξάνει δραματικά πιο πολύ την ταλάντωση του κτιρίου, από ότι η απλή παληνδρόμιση, και προσομοιώνει το κύμα Love
Ακόμα θα προσέξεις ότι ο δοκός εκτός από καμπύλο σχήμα έχει προφίλ σχήματος ( Π ) ώστε να μην μπορεί να πάει προς τα επάνω το ρουλεμάν με την βάση όταν ταλαντεύεται ο φέροντας οργανισμός.
Πάντως το δοκίμασα για λίγο, και είναι τόσο μεγάλα τα κτυπήματα που τρώει στο τέλος κάθε παλινδρόμησης, που είναι σαν να τρέχει
με 50 χιλιόμετρα και να κτυπάει πάνω σε ντουβάρι. ( χτυπήματα πολύ μεγάλα με μεγάλο θόρυβο κρούσης.)
Δεν φοβάμαι για την κατασκευή...ούτε για το μηχάνημα, γιατί είδα ότι δεν καταλαβαίνει ότι υπάρχει το βάρος του μοντέλου...φοβάμαι στο αν αντέξει το σύστημα παλινδρόμησης.
Για 4 με 5 παλινδρομήσεις στην πρώτη ταχύτητα, δεν έπαθε το παραμικρό ούτε το μοντέλο, ούτε και η βάση.
Δεν ξέρω αν θα πάθει κάτι σε μεγαλύτερη επιτάχυνση.
Πάντως σεισμό τόσο μεγάλο σαν αυτόν που κάνει η σεισμική βάση που έκανα, δεν έχω δει σε άλλη σεισμική βάση.
Αν αντέξει τόσο μεγάλο σεισμό, τι να τα κάνω τα όργανα?
Αν δεν είχα βάλει τις βίδες, με τα κτυπήματα που έφαγε, θα είχε πάει από κάτω.
Καμία άλλη αντισεισμική κατασκευή, δεν θα μείνει όρθια πάνω σε αυτή την σεισμική βάση που κατασκεύασα.
Αν μείνει η δική μου, αυτό κάτι λέει.
Άλλο είναι η προένταση μεταξύ δώματος - βάσης, και άλλο είναι η προένταση εδάφους δώματος.
Η μεν πρώτη βελτιώνει την ικανότητα του υποστυλώματος προς την τέμνουσα. Δεν εκτρέπει όμως τις πλάγιες φορτίσεις του σεισμού στον κάθετο άξονα της κολόνας, το οποίο επιτυγχάνει η προένταση εδάφους - δώματος.
Όλος ο φέροντας οργανισμός ενός κτιρίου, είτε έχει κολόνες είτε είναι μονολιθικός, έχει κόμβους.
Κατά την ταλάντωση ο κάθετος άξονας του κόμβου παύει να είναι κάθετος, και ο οριζόντιος να είναι οριζόντιος ( αλλάζουν εναλλάξ μερικές μοίρες.)
Ο κάθετος άξονας σπρώχνει πάνω κάτω τον οριζόντιο άξονα.
Αυτός όμως δεν ακολουθεί τα καπρίτσια του κάθετου άξονα, διότι έχει πάνω του φοβερά μεγάλα στατικά φορτία.
Αυτό δημιουργεί ροπή στον κόμβο, που μετατρέπονται σε τέμνουσες πάνω στις μικρές διατομές των δύο στοιχείων.
Με την πάκτωση ή προένταση δώματος εδάφους δεν συμβαίνει το ίδιο....διότι καταργώ την ροπή του κόμβου, διότι για να υπάρξει ροπή του κόμβου πρέπει να υπάρξει πρώτα η ταλάντωση την οποία η πάκτωση δώματος εδάφους την σταματάει.
Η Προένταση βάσης δώματος δεν σταματάει την ταλάντωση, ( πολύ λίγο ) οπότε και τις ροπές των κόμβων.
Η προένταση δώματος εδάφους, καταργεί την ροπή των κόμβων, διότι σταματάει την ταλάντωση.
ΠΟΥ ΜΕΤΑΦΈΡΟΥΜΕ ΤΙΣ ΦΟΡΤΉΣΕΙΣ ?
η φόρτιση μεταφέρετε κάθετα της διατομής του κάθετου στοιχείου, προερχόμενη από την αντίδραση δώματος βάσης.
Το πολυτεχνείο μου έδωσε προένταση βάσης δώματος, η οποία περιόρισε την μετατόπιση του κόμβου λόγο ακαμψίας που προκαλεί η προένταση, και αύξησε την ικανότητα στην τέμνουσα βάσης. Αυτά τα ξέρουμε και από τα βιβλία...δεν είναι κάτι νέο.
Το νέο είναι η αντίδραση στο δώμα, η οποία για να υπάρξει, χρειάζεται πάκτωση εδάφους δώματος. Αυτή είναι που σταματάει 99,9% την ταλάντωση, σε συνεργασία βέβαια και με την αντίδραση της βάσης.

Μία άλλη καινοτομία του μοντέλου είναι το στηθαίο που τοποθέτησα στο δώμα.
Σε τι χρησιμεύει
Είναι χρήσιμο για δύο λόγους
α) Η θλιπτική τάση της προέντασης και της αντίδρασης την οποία αναλαμβάνει το στηθαίο, είναι πολύ μεγάλη στην διεπιφάνεια ροδέλας - σκυροδέματος.
Από την διεπιφάνεια και προς τα κάτω, αρχίζει αυτή η τάση να διαμοιράζεται ( σε σχήμα πυραμίδας ) σε όλη την περίμετρο του φέροντα σταδιακά, από το στηθαίο το οποίο
αναλαμβάνει το ρόλο ανεστραμμένης δοκού.
Κατ αυτόν τον τρόπο όταν οι τάσεις φθάνουν στην διεπιφάνεια πλάκας - στηθαίου, είναι διαμοιρασμένες ισομετρικά προς τον φέροντα, οπότε τον καταπονούν λιγότερο,( όχι σε μεμονωμένα σημεία )
β) Η διεπιφάνεια ροδέλας - σκυροδέματος, δέχεται συγκεντρωμένα φορτία, και είναι η πρώτη που θα αστοχήσει.
Την επιλέγω σαν ( Πλαστική ) περιοχή στον αντισεισμικό σχεδιασμό, διότι και να αστοχήσει εκεί δεν θα επηρεάσει την στατικότητα του κτηρίου.
Οπότε η διεπιφάνεια αυτή είναι η προεπιλεγμένη πλαστική περιοχή αστοχίας.
Αν δεν είχα σχεδιάσει αυτήν την περιοχή του στηθαίου σαν πλαστική περιοχή, θα μπορούσα να την ενισχύσω με περισφιγμένο σκυρόδεμα, και αντί ροδέλες θα τοποθετούσα περιμετρικό χαλύβδινο δοκό με ελαστομερή υλικό από κάτω, για την απόσβεση των σεισμικών φορτίσεων.

ΣΤΟΙΧΕΙΑ ΜΟΝΤΕΛΟΥ
Το βήμα της βάσης είναι 22cm
Από την κάμερα μπορούμε να δούμε πόσες φορές έκανε την παλινδρόμηση σε ένα λεπτό.
Ερώτημα
Μπορείς να μετρήσεις την επιτάχυνση? και τα g ?
Μετατόπιση του κόμβου της ανώτερης στάθμης είναι τόσο μικρή στα προτεταμένα που είναι αμελητέα.
Μετατόπιση βάσης θεμελίωσης = με μετατόπιση βάσης.
Διαστάσεις 1,1 Χ 1,1 Χ 1,3
Πλάκες 4 cm
Τοιχία 4 cm
ΚΛΙΜΑΚΑ κάθε 14 cm = 1 m
Διώροφο με κοιτόστρωση 5 cm εμβαδόν ορόφου 7,85Χ7,85=61,6m2.
Βάρος μοντέλου 1250 kg
Οπλισμός 18 βίδες περιμετρικά 6 mm διάμετρος + τρις κοχλίες περίσφυξης σε κάθε πάκτωση.
Διπλό πλέγμα με μάτια 5 Χ 5 cm πάχους 1,5 mm
Σκυρόδεμα ..αποτελείτε από άμμο με τσιμέντο αναλογίας 1 προς 4
Επειδή η ποιότητα του σκυροδέματος δεν μπορεί να αντιστοιχηθεί με τις γνωστές C16/20 κλπ. όταν γίνει η σύγκριση με κοινό (χωρίς προένταση) κτήριο να ακολουθήσω στο νέο μοντέλο τις ίδιες διαστάσεις και την ίδια σύνθεση "σκυροδέματος" τον ίδιο οπλισμό χάλυβα και τις ίδιες 4 φάσης επιτάχυνσης για ασφαλέστερα συμπεράσματα (σύγκριση ομοειδών μοντέλων).
Το βίντεο θα τραβηχθεί από δύο σταθερές και μία κινητή κάμερα, ώστε να βλέπουμε περιμετρικά κάθε τι που συμβαίνει, την ώρα που συμβαίνει.
Η επιτάχυνση θα είναι σταδιακή, σε 4 φάσεις

Πείραμα
Το μοντέλο δεν έπαθε τίποτα, η σεισμική βάση αστόχησε στο σύστημα μετάδοσης.
Θα ξανά κάνω το πείραμα με μεγαλύτερες επιταχύνσεις, και μεγαλύτερη διάρκεια κάθε φάσης
όταν επισκευάσω την σεισμική βάση.
https://www.youtube....h?v=nS8kOudxxyY

Μετά το πείραμα ( έλεγχος στατικής δομής του φέροντα )
https://www.youtube....h?v=50lvScbp8VA

Συμπέρασμα από το πείραμα.

Στο 44 ον δευτερόλεπτο του βίντεο παρατήρησα κάποια φθορά του τσιμέντου ( σαν να πεταγόταν σκόνη ) στις πάνω πακτώσεις,όπως είχα πει ότι αν συμβεί αστοχία θα συμβεί πρώτα εκεί για λόγους ασφαλείας

Ούτε φθορά του τσιμέντου υπήρξε, ούτε αστοχία των συνδέσεων.
Το δικό μου συμπέρασμα είναι ότι η σκόνη αυτή που φαίνεται να βγαίνει στις πακτώσεις είναι προιόν τριβής στην διεπιφάνεια τένοντα σκυροδέματος μέσα στο σκυρόδεμα, και τα ελαστικά που είχα βάλει κάτω από τις ροδέλες για απόσβεση της σεισμικής ενέργειας, δούλεψαν σαν τρόμπες και έβγαλαν στην επιφάνεια αυτήν την σκόνη ( προιόν της τριβής.)
Αυτό μας βοηθάει να δούμε μία μεγάλη αλήθεια και το ΝΕΟΝ της εφεύρεσης.
Η εφεύρεση στην πράξη εισάγει μία αντίθετη τάση προς την ανοδική τάση του δώματος. Αυτήν την τάση σταμάτησα εγώ....γιατί η σκόνη δείχνει καθαρά ότι οι κοχλίες και το όλο σύστημα της βίδας ζορίστηκε αρκετά, δείχνοντας την απόκριση του συστήματος προς τις φορτίσεις του σεισμού.

Από εδώ και πέρα θα κάνω τα παρακάτω βήματα.
α) Επισκευή του παλινδρομικού μηχανισμού, με ισχυρότερες μπάρες προώθησης ώστε να μην ξανασυμβεί το φαινόμενο της ολιγοκυκλικής κόπωσης του μετάλλου
β) Πείραμα σε δύο άλλες φάσεις με μεγαλύτερες επιταχύνσεις αυτών που προηγήθηκαν.
γ) Αν το μοντέλο δεν πάθει τίποτα, τότε θα αφαιρέσω τους κοχλίες και θα ξανά δοκιμάσω το ίδιο μοντέλο ( με τον σημερινό αντισεισμικό κανονισμό ) ώστε να βγουν χρήσιμα συμπεράσματα. ( Πείραμα δύο ομοειδών μοντέλων με την ίδια σύνθεση "σκυροδέματος" τις ίδιες φάσεις επιτάχυνσης και τον ίδιο οπλισμό )
Μετά τα συμπεράσματα θα είναι δικά σας.

Υ.Γ Έχω και άλλα δύο βίντεο τα οποία τραβήχτηκαν από επαγγελματίες του είδους, ( από διαφορετικές οπτικές γωνίες ) και θα σας τα παρουσιάσω όταν γίνει η κατάλληλη επεξεργασία από το συνεργείο, και τα έχω στα χέρια μου.

Ανακοίνωση.
Την Κυριακή 10/11/2013 και ώρα 3 το μεσημέρι στην Νήσο ΙΟ Κυκλάδων δίπλα στο ξενοδοχείο Ερμής θα πραγματοποιηθεί το δεύτερο πείραμα δημόσια. Πάνω σε μία σεισμική βάση θα δοκιμαστεί ένα διώροφο μοντέλο από οπλισμένο σκυρόδεμα, το οποίο θα φέρει μία νέα αντισεισμική τεχνολογία.
Το πείραμα θα δείξει αν κατόρθωσα ή όχι, να κατασκευάσω την πιο γερή κατασκευή σπιτιού στον κόσμο, που έχει γίνει ποτέ, όταν αυτό δέχεται έναν πάρα πολύ ισχυρό σεισμό.
Το νέον της ευρεσιτεχνίας είναι ότι πακτώνει την κατασκευή στο έδαφος αφενός, και αφετέρου εισάγει ένα ( νέο ) καθοδικό φορτίο στους κόμβους της ανώτατης στάθμης του δώματος, ( χωρίς την ύπαρξη μάζας ) αντίθετης φοράς προς την ανοδική τάση του δώματος, προερχόμενη από την ταλάντωση που προκαλεί ο σεισμός.
Αυτό το κάθετο φορτίο στους ανώτατους κόμβους ( απόκριση στην άνοδο του δώματος ) προέρχεται από έναν τένοντα του οποίου το ένα του άκρο είναι πακτωμένο ( με ένα μηχανισμό ) στα βάθη μιας γεώτρησης, και το άλλο του άκρο είναι πακτωμένο στο δώμα ( με υδραυλικό σύστημα ή με απλή πάκτωση,) πετυχαίνοντας κατ αυτόν τον τρόπο την μείωση της ταλάντωσης του δομικού έργου, η οποία είναι υπεύθυνη για τις παραμορφώσεις και αστοχίες του έργου.
Με λίγα λόγια εισάγει μία νέα απόκριση στην άνοδο του δώματος, η οποία δεν υφίσταται στις σχεδιαζόμενες κατασκευές σήμερα.
Από την άλλη αυτή η τάση
α) μειώνει τις ιδιοσυχνότητες
β) έχει καλύτερη απόκριση προς τον μηχανισμό ορόφου, διότι δεν υπάρχουν διαφράγματα
γ) Απαλείφει το πρόβλημα της ανεπαρκούς σινάφιας που υφίσταται στη διεπιφάνεια σκυροδέματος χάλυβα.
Αν αποφασίσουμε να επιβάλουμε και μερική προένταση στα κάθετα στοιχεία,
( μέσο του μηχανισμού της ευρεσιτεχνίας ) αυτό θα το κάνουμε μόνο για να αυξήσουμε την ενεργό διατομή και για να αυξήσουμε την ικανότητα των υποστυλωμάτων, προς την διάτμηση και να βελτιώσουμε τα λοξά βέλη, και τον λοξό εφελκυσμό, και την τέμνουσα βάσης.
Η προένταση όμως καταπονεί με περισσότερα φορτία θλίψης τις διατομές, και η απαίτηση χρησιμοποίησης ισχυρότερου σκυροδέματος είναι δεδομένη.
δ) είναι ένας πρόσθετος μηχανισμός απορρόφησης σεισμικής ενέργειας
Το να φορτίσεις με ένα μόνιμο στατικό φορτίο με μάζα το δώμα, δεν είναι το ίδιο, με την πάκτωση διότι επιβαρύνεις την κατασκευή
α) με πρόσθετα θλιπτικά φορτία στις διατομές των κολονών.
β) Με μεγαλύτερη αδράνεια την κατασκευή
Άλλο είναι η αντίδραση στο δώμα η οποία προέρχεται από την πάκτωση ενός τένοντα στο έδαφος, και δεν προσθέτει θλιπτικά φορτία στις διατομές των κολονών,.... και άλλο είναι να προσθέσεις φορτία μάζας στα υπάρχοντα στατικά φορτία, μεγαλώνοντας συγχρόνως και τους δείκτες των ροπών στους κόμβους.
Αυτή η αντίδραση στο δώμα που εισάγει η ευρεσιτεχνία πρέπει να είναι ίση και αντίθετη με την τάση ανόδου του δώματος, και προέρχεται από το έδαφος.

ΠΕΙΡΑΜΑ ΤΟ ΠΙΟ ΓΕΡΟ ΣΠΙΤΙ ΣΤΟΝ ΚΟΣΜΟ

αυτό το βίντεο δείχνει τις μεσαίες επιταχύνσεις.
Θα ανεβάσω και τα άλλα.
https://www.youtube....h?v=8ubLKyyO2q0
Ακόμα μεγαλύτερη επιτάχυνση
https://www.youtube....h?v=zOyoEWpvsjM
Ακόμα μεγαλύτερη επιτάχυνση από της άλλες δύο φορές.
Δείτε προς το τέλος του βίντεο που σηκώνεται η δοκός της βάσης!
https://www.youtube....h?v=Q6og4VWFcGA

Σε αυτό το βίντεο σηκώθηκε η δοκός, έσπασε το ρουλεμάν της μιας μπάρας που κάνει την μετάδοση της
παλινδρομικής κίνησης, και αναγκάστηκα μετά τα 3,5 λεπτά που το κούνησα να σταματήσω.
Το μοντέλο δεν έπαθε το παραμικρό, η βάση διάλυσε.
https://www.youtube....h?v=iUH5OBd64vc

καμία ριγμάτωση ...δεν έπαθε το παραμικρό.
Μετά το πείραμα
https://www.youtube....eature=youtu.be
https://www.youtube....eature=youtu.be
https://www.youtube....eature=youtu.be
https://www.youtube....eature=youtu.be

Φίλοι μου έκανα και το πείραμα χωρίς το seismostop.
To πρώτο πείραμα με το seismostop το κούνησα σε τέσσερις φάσεις επιτάχυνσης.
1) φάση = πρώτη ταχύτητα με το γκάζι στην μέση.
2) φάση = πρώτη ταχύτητα με το γκάζι στο τέρμα.
3) φάση = δεύτερη ταχύτητα με το γκάζι στην μέση.
4) φάση = δεύτερη ταχύτητα με το γκάζι στο τέρμα.

Έβγαλα τους κοχλίες ( μόνο από κάτω ) για να δω αν το seismostop είχε προστατέψει το μοντέλο από τον τεχνητό σεισμό.
Κόλλησα με ηλεκτροκόλληση μπρος και πίσω πάνω στις γωνίες της βάσης σιδηροδοκούς για να σταματήσω την ολίσθηση του μοντέλου πάνω στην σεισμική βάση.
Έβαλα την πρώτη ταχύτητα, και στο 1/3 το γκάζι.
Με τα πρώτα προσεκτικά κουνήματα, διαπίστωσα ότι η ταλάντωση ήταν τόσο μεγάλη, που αν άφηνα το ντεμπραγιάζ ελεύθερο το μοντέλο θα έφευγε πάνω από την βάση.
Δεν μπόρεσα να το δοκιμάσω στην τιμή της επιτάχυνσης του προηγούμενου πειράματος. ( ούτε καν στην επιτάχυνση της πρώτης φάσης )
Το μοντέλο δεν έπαθε τίποτα.
Βέβαια αν άφηνα το ντεμπραγιάζ ελεύθερο, ( ακόμα και σε αυτή την μικρή επιτάχυνση ) η επάνω μου θα ερχότανε, ή θα έπεφτε από κάτω.
Η σεισμική βάση έπαθε ζημιά στα ρουλεμάν...τα διέλυσαν τα κάθετα χτυπήματα του μοντέλου.
Συμπέρασμα.
Α) Η προηγούμενη επιτάχυνση στο πρώτο πείραμα, ήταν σίγουρα πάρα πολλά g.
Αν ήταν μόνο 0,55 g, τότε αυτός που έκανα στο σημερινό πείραμα θα είναι 0,16g. = 3 Ρίχτερ
Ξέρετε εσείς σπίτι να ανατρέπεται με 3 Ρίχτερ?
Β) Μπορεί το μοντέλο να μην έπαθε τίποτα, αλλά η χρησιμότητα της ευρεσιτεχνίας στο σεισμό είναι εμφανής, προπαντός για τα ψιλά κτήρια, καθώς και για αυτά που δεν έχουν κολόνες και είναι κτισμένα μόνο με τούβλα
( συνεχής δόμηση )

ΒΙΝΤΕΟ τρίτου πειράματος
https://www.youtube....h?v=Ux8TzWYvuQ0



Μετά το τρίτο πείραμα ( Έλεγχος δομής μοντέλου και βάσης )

Στο 33 ον δευτερόλεπτο του βίντεο, παρατήρησα μία μικρή διαμήκους ρωγμή.

https://www.youtube....h?v=dTBr0CtjRoM

Αν ο μηχανισμός που έχω είναι ισχυρός ή όχι, για την πάκτωση των κατασκευών αυτό θα εξεταστεί αργότερα με άλλο διαφορετικό πείραμα.
Ας εξετάσουμε αν η πάκτωση του έργου με το έδαφος και το δώμα είναι καλύτερος αντισεισμικός σχεδιασμός από τον υπάρχοντα αντισεισμικό κανονισμό.
Φαντάσου λιπών ότι στο πείραμα αυτό https://www.youtube....h?v=Q6og4VWFcGA υπάρχει μόνον η κατασκευή και το έδαφος.
Η κατασκευή στο μοντέλο μας αρχίζει από την κοιτόστρωση και πάνω, και το έδαφος από την σιδερένια σεισμική βάση και κάτω.
Εγώ θεωρώ ότι στα βάθη μιας γεώτρησης αν πακτώσω την άγκυρα είναι αδύνατον για την κατασκευή να σηκώσει πάνω όλο αυτό το έδαφος.
Αφού θεωρώ την σεισμική βάση σαν έδαφος πολύ ισχυρό σε πάκτωση, στο πείραμά μας θεωρώ ότι έδαφος είναι η σεισμική βάση, τα ρουλεμάν, το Π του σιδερένιου δοκού, τα δοκάρια από Ο.Σ που πατάει η βάση, και ότι άλλο υπάρχει από κάτω.
Το μοντέλο με το έδαφος ( σεισμική βάση ) το ενώνουν οι τένοντες.
Κατά την ταλάντωση του μοντέλου οι τένοντες αντέδρασαν στην άνοδο του δώματος και σήκωσαν την σιδερένια σεισμική βάση. Η σιδερένια σεισμική βάση με την σειρά της σήκωσε τα ρουλεμάν όπου εδράζεται, τα ρουλεμάν βρήκαν αντίσταση στην άνοδο που είχαν στο Π της σιδερένιας δοκού, και αυτή καθώς είναι πακτωμένη με την δοκό από Ο.Σ την σήκωσε προς τα επάνω.
Όλη αυτή η αλυσίδα είναι αποτέλεσμα της ροπής του μοντέλου.

Αφαιρώντας τους κοχλίες, από το κάτω μέρος της βάσης άλλαξε όλο το σκηνικό.
https://www.youtube....h?v=Ux8TzWYvuQ0
Το μοντέλο μη έχοντας τους κοχλίες να το συγκρατούν άρχισε να ταλαντεύεται επικίνδυνα. Τα ρουλεμάν δεν είχαν πια ανοδικές τάσις μέσα στο Π της δοκού, διότι το μοντέλο ταλαντευόταν μόνο του πάνω στην σιδερένια σεισμική βάση. Αντί των ανοδικών τάσεων τα ρουλεμάν έπαιρναν κρουστικά κτυπήματα από την ταλάντωση της κοιτόστρωσης πάνω στην σεισμική βάση. Τα ρουλεμάν είναι βαμμένα και δεν αντέχουν στην κρούση. Για αυτό και έσπασαν.
Το μοντέλο πάλη δεν έπαθε σχεδόν τίποτα, διότι είχε πολύ ισχυρούς κόμβους ( οριζόντιους και κάθετους ) και διότι δεν ήταν δυνατόν να δοκιμαστεί στις επιταχύνσεις που δοκιμάστηκε το προηγούμενο πείραμα με τους κοχλίες, διότι θα είχαμε πλήρη ανατροπή.
Το συμπέρασμα που βγάζω εγώ είναι ότι αν το μοντέλο ήταν πιο πολλών ορόφων, θα είχε ακόμα περισσότερη ταλάντωση από ότι αυτό των δύο ορόφων....Πρώτο συμπέρασμα είναι ότι αυτό το αντισεισμικό είναι πάρα πολύ απαραίτητο για τα ψιλά κτίρια για να σταματάει την ταλάντωση από τον αέρα, και τον σεισμό.
Αν αυτό το μοντέλο από Ο.Σ του πειράματος ήταν κατασκευασμένο από οπτόπλινθους ( τούβλα ) χωρίς κολόνες, φαντάζεστε και μόνοι σας τι θα συνέβαινε αν δεν υπήρχαν οι κοχλίες και οι ντίζες. Συμπέρασμα απαραίτητο το αντισεισμικό στην συνεχή δόμηση.
Αυτή είναι η γνώμη μου....θα χαιρόμουν πολύ να μάθω και την δική σας.
Βασικά αυτό που κάνει η ευρεσιτεχνία είναι ότι κάνει πολύ πιο ισχυρά τα άκαμπτα μεγάλα κάθετα στοιχεία, προσδίδοντας σε αυτά μεγαλύτερη αντοχή τόσο στην τέμνουσα, όσο και στις πλάγιες φορτίσεις.
Υπάρχουν πολλοί σχεδιασμοί για την τοποθέτησή τους, οι οποίοι εξαρτώνται από τις αρχιτεκτονικές ανάγκες σχεδιασμού.

Γενική Περίληψη.
ΤΟ ΑΠΟΛΥΤΟ ΑΝΤΙΣΕΙΣΜΙΚΟ ΣΥΣΤΗΜΑ ΔΟΜΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ
Οι σεισμοί των τελευταίων δεκαετιών σε όλο τον κόσμο, καθώς και οι πρόσφατοι σεισμοί στη Ελλάδα, έχουν θέσει σε πρώτη προτεραιότητα το μείζον κοινωνικό και οικονομικό θέμα της σεισμικής συμπεριφοράς και της γενικότερης αντισεισμικής προστασίας των κατασκευών έναντι των σεισμών.
Λόγω της αναγκαιότητας του περιορισμού των επιπτώσεων του σεισμού
έχουν αναπτυχθεί διάφορες μέθοδοι βελτιστοποίησης της απόκρισης των κατασκευών προς τις σεισμικές κινήσεις.
Ένα σημαντικό τμήμα των εξελίξεων για την αντισεισμική ενίσχυση των κατασκευών, αντιτίθεται με τις σύγχρονες αρχιτεκτονικές ανάγκες, οι οποίες απαιτούν όσο το δυνατό ελεύθερες κατόψεις ( μη συμμετρική κατασκευή Ο/Σ ) και μείωση των φερόντων στοιχείων του κτιρίου.
Επίσης, οι αρχιτεκτονικές ανάγκες διαφοροποιούν καθ’ ύψος την επιφάνειας κάλυψης (κάτοψης) του κτιρίου.

Τα προβλήματα που προκύπτουν από την εφαρμογή των παραπάνω αρχιτεκτονικών απαιτήσεων είναι είτε η δημιουργία
«μαλακού ορόφου», είτε οι ουσιαστικές αποκλίσεις από την επιθυμητή συμμετρική διάταξη των στοιχείων ακαμψίας, καθώς και την εντονότερη καταπόνηση της κατασκευής, λόγω συγκέντρωσης εντατικών μεγεθών, αλλά και στρεπτομεταφορικών ταλαντώσεων.
Σχεδιάζουμε πλάστιμες κατασκευές, αλλά χρειαζόμαστε και την δυσκαμψία, για τις στρεπτομεταφορικές μετακινήσεις των ασύμμετρων ορόφων.
Σχεδιάζουμε με μεθόδους διαρροής ( ή αλλιώς πλαστικές περιοχές ) οι οποίες είναι προεπιλεγμένες περιοχές αστοχίας ώστε να είναι οι πρώτες που αστοχούν-διαρρέουν σε έναν ισχυρό σεισμό ώστε να προστατέψουμε τα υποστυλώματα από αστοχίες, μεταφέροντας τις διαρροές στις δοκούς.
Ο αναφερθείς σχεδιασμός είναι πολύ χρήσιμος αλλά ανεπαρκής για τις σημερινές αρχιτεκτονικές ανάγκες.
Στην προσπάθειά μου να σχεδιάσω το απόλυτο αντισεισμικό σύστημα
Α) Σχεδίασα έναν μηχανισμό ο οποίος προσδίδει στα άκαμπτα κάθετα στοιχεία μεγαλύτερη ακαμψία και αντοχή στις τέμνουσες, όσο και στις πλάγιες φορτίσεις.
Β) Σχεδίασα πιο αποτελεσματικές μεθόδους διαρροής.
Γ) Σχεδίασα πιο αποτελεσματική μέθοδο για την αποφυγή του μηχανισμού ορόφου
Δ) Σχεδίασα πιο αποτελεσματική μέθοδο για να εδράσω την κατασκευή.
Πως κατόρθωσα να τα συνδυάσω όλα αυτά μαζί?
Βίντεο σχεδιασμού. https://www.youtube....h?v=KPaNZcHBKRI
Α) Σχεδίασα έναν μηχανισμό ο οποίος προσδίδει στα άκαμπτα κάθετα στοιχεία μεγαλύτερη ακαμψία και αντοχή στις τέμνουσες, όσο και στις πλάγιες φορτίσεις.
Ο μηχανισμός του υδραυλικός ελκυστήρας δομικών έργων της παρούσας
εφεύρεσης καθώς και ο τρόπος κατασκευής των δομικών
κατασκευών χρησιμοποιώντας τον υδραυλικό ελκυστήρα της
παρούσας εφεύρεσης έχουν ως κύριο σκοπό την ελαχιστοποί-
ηση των προβλημάτων που σχετίζονται με την ασφάλεια των
δομικών κατασκευών στην περίπτωση αντιμετώπισης φυσι-
κών φαινομένων όπως είναι ο σεισμός, οι ανεμοστρόβιλοι
και οι πολύ ισχυροί πλευρικοί άνεμοι. Σύμφωνα με την εφεύ-
ρεση αυτό επιτυγχάνεται με μια συνεχή προένταση (έλξη) της
δομικής κατασκευής προς το έδαφος και του εδάφους προς
την κατασκευή, κάνοντας αυτά τα δύο μέρη ένα σώμα. Αυτή τη
δύναμη προέντασης την εφαρμόζει ο μηχανισμός του υδραυ-
λικού ελκυστήρα δομικών έργων. Αυτός αποτελείται από ένα
συρματόσχοινο το οποίο διαπερνά ελεύθερο στο κέντρο τα κά-
θετα στοιχεία στήριξης της δομικής κατασκευής, καθώς και το
μήκος μιας γεώτρησης, κάτω απ’ αυτά. Στο κάτω άκρο του είναι
πακτωμένο με ένα μηχανισμό τύπου άγκυρας που πακτώνεται
στο ύψος της θεμελίωσης στα πρανή μιάς γεώτρησης και δεν
μπορεί να ανέλθει. Στο επάνω μέρος του, το συρματόσχοινο,
είναι πάλι πακτωμένο με ένα υδραυλικό μηχανισμό έλξης ο
οποίος το έλκει με μία συνεχή δύναμη ανόδου. Η ασκούμενη
έλξη στο συρματόσχοινο από τον υδραυλικό μηχανισμό και η
αντίδραση σ’ αυτήν την έλξη που προέρχεται από την πακτω-
μένη άγκυρα στο άλλο άκρο του γεννά την επιθυμητή προένταση
στο δομικό έργο η οποία προσδίδει στα άκαμπτα κάθετα στοιχεία μεγαλύτερη ακαμψία και αντοχή στις τέμνουσες, όσο και στις πλάγιες φορτίσεις.
Β) Σχεδίασα πιο αποτελεσματικές μεθόδους διαρροής, τοποθετώντας σεισμικό αρμό στα κομβικά σημεία, με την προσθήκη ελαστομερούς υλικού καθ ύψος, τοποθετημένο μεταξύ των πλακών και του προτεταμένου με το έδαφος άκαμπτου φρεατίου.
Γ) Σχεδίασα πιο αποτελεσματική μέθοδο για την αποφυγή του μηχανισμού ορόφου
Διότι το άκαμπτο προτεταμμένο με το έδαφος φρεάτιο επιτυγχάνει τον έλεγχο των παραμορφωσιακών μεγεθών του κάθετου άξονα του πλάστιμου φέροντα, προερχόμενες από την διαφορά φάσης των καθ ύψος πλακών Το φρεάτιο μη έχοντας διαφράγματα, αφενός, και σαν εξολοκλήρου προτεταμένος φορέας αφετέρου, αποκλείει τον μηχανισμό ορόφου.
Ακόμα η μέθοδος αυτή εξασφαλίζει Απόσβεση και απόκριση

Απόσβεση αναπτύσσεται σε όλα τα συστήματα που εκτελούν ταλάντωση .

Επίσης, σε πολλές πρακτικές εφαρμογές, προστίθενται ειδικές συσκευές οι οποίες, μέσω της αύξησης της απόσβεσης, οδηγούν σε μείωση της απόκρισης.
Στη δυναμική ανάλυση, ενδιαφερόμαστε για τα αποτελέσματα της απόσβεσης στην απόκριση.
Η κύρια επιρροή της απόσβεσης σε συστήματα που ταλαντώνονται είναι ότι μειώνει το εύρος της απόκρισης.
Ως συνέπεια, η ελεύθερη ταλάντωση σταματά όταν, μετά την αρχική διέγερση, η κατασκευή αφήνεται ελεύθερη να ταλαντωθεί.
Στις εξαναγκασμένες ταλαντώσεις, η απόσβεση γρήγορα εξαλείφει το παροδικό μέρος της απόκρισης και μειώνει το εύρος της μόνιμης απόκρισης.
Η απόσβεση επηρεάζει σημαντικά την απόκριση κατασκευών που υφίστανται φορτία μεγάλης διάρκειας και πολλών κύκλων φόρτισης, όπως είναι οι σεισμοί.
Η απόσβεση επηρεάζει την απόκριση η οποία υπόκειται σε πολλές αλλαγές κατά τη διάρκεια των οποίων καταναλώνεται ενέργεια.
Η πρόσθετη απόσβεση παράγεται από ειδικές συσκευές απόσβεσης ενσωματωμένες στην κατασκευή.
Είναι συνήθως κυλινδρικά συστήματα με ένα εσωτερικά τοποθετημένο έμβολο και γεμάτα με υδραυλικό υγρό.
Η ενδογενής απόσβεση παράγεται από δυνάμεις που αναπτύσσονται στο εσωτερικό των κυλινδρικών συστημάτων, αναπτύσσοντας μοριακή τριβή στα υδραυλικά υγρά, η οποία μετατρέπετε σε θερμική ενέργεια.
Η κατανάλωση ενέργειας στο υδραυλικό σύστημα είναι μια πολύπλοκη διεργασία που επηρεάζεται σε μεγάλο βαθμό από την πίεση που εφαρμόζεται στην διεπιφάνεια των υγρών, του εμβόλου, και του θαλάμου.


Οι δυνάμεις που προκαλούν κατανάλωση ενέργειας ονομάζονται δυνάμεις απόσβεσης και πάντα αντιτίθενται στην κίνηση του συστήματος που εκτελεί ταλάντωση.
Η μέθοδος σχεδιασμού στο πάρα πάνω βίντεο εξασφαλίζει απόσβεση
1) Οριζοντίως στην βάση
2) στο ύψος των ( διαφραγμάτων ) πλακών και του φρεατίου. ( σεισμικός αρμός )
3) στο δώμα, που είναι τοποθετημένο το υδραυλικό σύστημα.
Και όλα αυτά, χωρίς να καταργεί την πλαστιμότητα του φέροντα, που από μόνη της και αυτή είναι ένας μηχανισμός απόσβεσης σεισμικής ενέργειας.
Δ) Σχεδίασα πιο αποτελεσματική μέθοδο για να εδράσω την κατασκευή.
Διευκρίνηση φορτίσεων προέντασης, που εφαρμόζονται μεταξύ δώματος και εδάφους
Όταν ο μηχανισμός του υδραυλικού συστήματος εφαρμόζει προένταση μεταξύ εδάφους και δώματος, εσείς νομίζετε ότι το έδαφος θα υποχωρήσει γιατί είναι μαλακό, και δέχεται περισσότερα φορτία από την πρόσθετη φόρτιση της προέντασης
Δεν συμβαίνει όμως αυτό.
Όταν λέμε ότι ο μηχανισμός του υδραυλικού συστήματος εφαρμόζει προένταση μεταξύ εδάφους και δώματος, στην πραγματικότητα αυτό που γίνεται είναι ότι εξασκούνται φορτία προέντασης μεταξύ βάσης και δώματος, και την ίδια στιγμή φορτίσεις προς στα πρανή της γεώτρησης.

Δηλαδή ποτέ ο υδραυλικός ελκυστήρας δεν φορτίζει το έδαφος με πρόσθετες κάθετες φορτίσεις πέραν των στατικών φορτίσεων του φέροντα,
όταν εφαρμόζουμε την προένταση
Απεναντίας βοηθάει το έδαφος να μην πάθει καθίζηση από τα φορτία της κατασκευής, λόγο των πλάγιων φορτίσεων που εξασκεί στα πρανή της γεώτρησης.

Δηλαδή είναι ένας μηχανισμός που πακτώνεται στα πρανή της γεώτρησης,
στηρίζοντας την βάση, και ταυτόχρονα εφαρμόζει προένταση στα κάθετα στοιχεία, πλην του εδάφους.
Το έδαφος δηλαδή δεν δέχεται ουδεμία προένταση.
Αυτός ο μηχανισμός είναι ισχυρός τόσο στα κάθετα, όσο και στα ανοδικά φορτία, προστατεύοντας τον φέροντα και από την ταλάντωση, και από την καθίζηση του εδάφους.

Η αιτία βρίσκεται στον μηχανισμό της άγκυρας, και συγκεκριμένα στους δύο σωλήνες που φέρει.

https://postimage.org/image/2dmcy79yc/

Αυτοί οι σωλήνες έχουν διαφορετική διάμετρο, έτσι ώστε ο ένας να ολισθαίνει μέσα στον άλλον.
Ο εσωτερικός σωλήνας είναι συνδεδεμένος με τον τένοντα.
Ο εξωτερικός σωλήνας που είναι και ο υποδοχέας του τένοντα, καταλήγει κάτω από την βάση, και αυτός είναι η αιτία που η βάση δεν υποχωρεί όταν το έδαφος τείνει να παραμορφωθεί, λόγο στατικών φορτίων και από την επιβολή φορτίσεων προερχόμενες από την προένταση.
Αυτός ο σωλήνας όταν δέχεται τα φορτία της βάσης, τείνει να υποχωρήσει κάθετα.
Αδυνατεί όμως να υποχωρήσει κάθετα, διότι είναι συνδεδεμένος με πίρους και μπάρες πυραμοειδούς μορφής, στο άλλο άκρο του, οι οποίες μπάρες μεταβιβάζουν τα φορτία της βάσης στα πρανή της γεώτρησης.
Αυτή η μεταβίβαση των φορτίων μέσο των μπαρών, υποβοηθείται και από τις άλλες πυραμοειδούς μορφής μπάρες οι οποίες είναι ανεστραμμένες και συνδεδεμένες με τον εσωτερικό σωλήνα του τένοντα.
Κατ αυτόν τον τρόπο, οι μπάρες σπρώχνουν κατά ένα σημείο από διαφορετική κατεύθυνση, και αποκλείουν την ολίσθηση στα πρανή της γεώτρησης.
Η πάνω σωλήνα μεταβιβάζει τάσεις της βάσης στα πρανή της γεώτρησης, και η κάτω σωλήνα μεταβιβάζει τάσεις του τένοντα στα πρανή της γεώτρησης.

https://postimage.org/image/2mlql3ag4/

Δηλαδή έχουμε ένα νέο είδος πασσάλου τριβής, με το επιπλέον πλεονέκτημα την συνεχή τάση στα πρανή της γεώτρησης που εφαρμόζεται μέσο του τένοντα και των στατικών φορτίων του φέροντα.
Άρχισα να κάνω δικά μου πειράματα για να ελέγξω πρώτον την πρόσθετη ακαμψία και αντοχή στις τέμνουσες που προσδίδει η ευρεσιτεχνία σε άκαμπτες κατασκευές.
Σας παρουσιάζω τα αποτελέσματα των πειραμάτων που διεξήχθηκαν πάνω στην ίδια πλαισιωτή κατασκευή ( μοντέλο ) με και χωρίς το σύστημα της ευρεσιτεχνίας.
Η δοκιμές διεξήχθηκαν σε διαφορετικές επιταχύνσεις.
Πείραμα με το σύστημα της ευρεσιτεχνίας.
1) https://www.youtube....h?v=8ubLKyyO2q0
2) https://www.youtube....h?v=zOyoEWpvsjM
3) https://www.youtube....h?v=Q6og4VWFcGA
Πείραμα χωρίς το σύστημα της ευρεσιτεχνίας, σε πολύ μικρότερη επιτάχυνση, λόγο κινδύνου ανατροπής του μοντέλου.
https://www.youtube....h?v=Ux8TzWYvuQ0
1)Συμπέρασμα
Το συμπέρασμα που βγάζω εγώ είναι ότι αν το μοντέλο ήταν πιο πολλών ορόφων, θα είχε ακόμα περισσότερη ταλάντωση από ότι αυτό των δύο ορόφων....Πρώτο συμπέρασμα είναι ότι αυτό το αντισεισμικό είναι πάρα πολύ απαραίτητο για τα ψιλά κτίρια για να σταματάει την ταλάντωση από τον αέρα, και τον σεισμό, καθώς και για να εφαρμοσθεί στην πρώτη μέθοδο με το κεντρικό φρεάτιο ώστε να ελέγχει την πλαστιμότητα του φέροντα που πάλλεται γύρο του.
Ακόμα
Αν αυτό το μοντέλο από Ο.Σ του πειράματος ήταν κατασκευασμένο από οπτόπλινθους ( τούβλα ) χωρίς κολόνες, φαντάζεστε και μόνοι σας τι θα συνέβαινε αν δεν υπήρχαν οι κοχλίες και οι ντίζες.
2)Συμπέρασμα απαραίτητο το αντισεισμικό στην συνεχή δόμηση.

Βασικά αυτό που κάνει η ευρεσιτεχνία είναι ότι κάνει πολύ πιο ισχυρά τα άκαμπτα μεγάλα κάθετα στοιχεία, προσδίδοντας σε αυτά μεγαλύτερη αντοχή τόσο στην τέμνουσα, όσο και στις πλάγιες φορτίσεις.
Υπάρχουν πολλοί σχεδιασμοί για την τοποθέτησή του συστήματος οι οποίοι εξαρτώνται από τις αρχιτεκτονικές ανάγκες σχεδιασμού.
Το νέον της ευρεσιτεχνίας είναι ότι πακτώνει την κατασκευή στο έδαφος αφενός, και αφετέρου εισάγει ένα ( νέο ) καθοδικό φορτίο στους κόμβους της ανώτατης στάθμης του δώματος, αντίθετης φοράς προς την ανοδική τάση του, προερχόμενη από την ταλάντωση που προκαλεί ο σεισμός.
Αυτό το κάθετο φορτίο στους ανώτατους κόμβους ( απόκριση στην άνοδο του δώματος ) έχει σαν αποτέλεσμα την μείωση της ταλάντωσης του δομικού έργου, η οποία είναι υπεύθυνη για τις παραμορφώσεις και αστοχίες του έργου.
Με λίγα λόγια εισάγει μία νέα απόκριση στην άνοδο του δώματος, η οποία δεν υφίσταται στις σχεδιαζόμενες κατασκευές σήμερα.
Από την άλλη αυτή η κάθετη τάση
α) μειώνει τις ιδιοσυχνότητες
β) έχει καλύτερη απόκριση προς τον μηχανισμό ορόφου, διότι δεν υπάρχουν διαφράγματα
γ) Απαλείφει το πρόβλημα της ανεπαρκούς σινάφιας που υφίσταται στη διεπιφάνεια σκυροδέματος χάλυβα.
Αν αποφασίσουμε να επιβάλουμε και μερική προένταση στα κάθετα στοιχεία, ( μέσο του μηχανισμού της ευρεσιτεχνίας ) αυτό θα το κάνουμε μόνο για να αυξήσουμε την ενεργό διατομή και για να αυξήσουμε την ικανότητα των υποστυλωμάτων, προς την διάτμηση και να βελτιώσουμε τα λοξά βέλη, και τον λοξό εφελκυσμό, και την τέμνουσα βάσης.
Η προένταση όμως καταπονεί με περισσότερα φορτία θλίψης τις διατομές, και η απαίτηση χρησιμοποίησης ισχυρότερου σκυροδέματος είναι δεδομένη.

Όσο για την οπή μεταξύ του φρεατίου και των πλακών, υπάρχουν λύσεις προς διερεύνηση.
1) Λύση είναι η τοποθέτηση σκληρού φελιζόλ γύρο από το φρεάτιο, και κατασκευή παχιάς πλάκας με διαδοκίδες.
2) Λύση είναι διπλό τοιχίο στο φρεάτιο, με προσθήκη φελιζόλ μεταξύ των δύο φρεατίων. Το μέσα προτεταμένο, το εξωτερικό ( με διαφράγματα ) για να στηρίζει της πλάκες.
3) Λύση είναι σιδηροδοκός σχήματος Γ πακτωμένος περιμετρικά με το φρεάτιο, ( κάτω από τα διαφράγματα ) Επάνω στον γωνιακό σιδηροδοκό εφέδρανα που θα στηρίζουν την πλάκα, και σεισμικό αρμό μεταξύ πλάκας και φρεατίου.
Εγώ πιστεύω ότι η πρώτη είναι η λύση, και μάλιστα το ιδανικό θα ήταν αν το φρεάτιο και η οπή της πλάκας είχαν κυκλικό σχήμα.
Ακόμα...
Ο τρόπος που δουλεύει το φρεάτιο, έχει σχέση με το γεωμετρικό σχήμα που παίρνει στο χώρο το κτίριο κατά τη διάρκεια ενός σεισμού.
Η ενέργεια που αποθηκεύεται στο κτίριο μοιάζει με αυτήν ενός ελατηρίου που παραμορφώνεται. Δηλ. έχει σχέση με την παραμόρφωσή του και τις ασκούμενες δυνάμεις. Όταν μιλάμε για σεισμική απόκριση αυτό ακριβώς εννοούμε, δηλ. "την παραμόρφωση και τα φορτία που αναπτύσσονται στο κτίριο, εξ αιτίας της εδαφικής κίνησης στη βάση της κατασκευής". Το κτίριο κατά την σεισμική του ταλάντωση παίρνει διάφορες γεωμετρικές μορφές. Αυτές οι ιδιομορφές του αντιστοιχούν στις ιδιοπεριόδους του και είναι τόσες όσοι οι βαθμοί της ελευθερίας κίνησής του.
Αυτές ακριβώς οι ιδιομορφές καθορίζουν το είδος του στατικού φορέα και για την περίπτωση του φρεατίου βρίσκονται μεταξύ δύο οριακών καταστάσεων - στατικών συστημάτων. Η μία μπορεί να περιγραφεί σαν μία συνεχής δοκός με ανυποχώρητες στηρίξεις στις θέσεις των πλακών και πάκτωση στη βάση του φρεατίου και η άλλη με έναν εντελώς ελεύθερο πρόβολο πακτωμένο στη βάση μιας κοιτόστρωσης η οποία έχει όριζόντια σεισμική μόνωση.
Μία διευκρίνηση ακόμα.... Η πρώτη ( προτεταμένο φρεάτιο ) δίνει στην δεύτερη πλάστιμη κατασκευή την ελευθερία κινήσεων που χρειάζεται να έχει τοποθετώντας όλο και μεγαλύτερο σεισμικό αρμό καθ ύψος, στο ύψος των διαφραγμάτων, ώστε να αποφύγει την μεταφορά φορτίων προς τους κάτω ορόφους, η οποία θα προερχόταν από την πρωταρχική κρούση των πάνω πλακών με το φρεάτιο.
Άλλη μία διευκρίνηση...είναι ότι ο πλάστιμος φορέας δεν είναι πακτωμένος με το έδαφος διότι του έχω τοποθετήσει εφέδρανα, ή αυτή την άλλη οριζόντια σεισμική μόνωση της φωτογραφίας.

Τόσο οι καθ ύψος διαφορετικοί σεισμικοί αρμοί, όσο και η οριζόντια σεισμική μόνωση που τοποθέτησα στην μέθοδο, πρέπει να ληφθούν σοβαρά υπόψιν στη βάση υπολογισμού των παραμορφώσεων.

1) Σχεδιάζουμε πλάστιμες κατασκευές, αλλά χρειαζόμαστε και την στρεπτική ακαμψία για να σταματήσουμε την στρέψη των ασύμμετρων ορόφων.
2) Σχεδιάζουμε με μεθόδους διαρροής ( ή αλλιώς πλαστικές ζώνες ) οι οποίες είναι προεπιλεγμένες περιοχές αστοχίας ώστε να είναι οι πρώτες που αστοχούν-διαρρέουν σε έναν ισχυρό σεισμό.
.. βελτίωσα αυτούς τους δείκτες της πλαστιμότητας, της στρεπτικής ακαμψίας, και των πλαστικών περιοχών.
Η ευρεσιτεχνία μου εξασφαλίζει
α) Στα κάθετα στοιχεία που θέλουμε να είναι άκαμπτα ....1) μεγαλύτερη ακαμψία 2) αντοχή στην τέμνουσα 3) μεγαλύτερη αντοχή στις πλάγια φορτίση 4) μικρότερη παραμόρφωση 5) ισχυρή θεμελίωση.


β) Καλύτερη μεθοδο διαρροής, ή αλλιώς πλαστικές ζώνες
Βίντεο σχεδιασμού. https://www.youtube....h?v=KPaNZcHBKRI
Πως ..? Η ευρεσιτεχνία μου εξασφαλίζει ....
α) Στα κάθετα στοιχεία που θέλουμε να είναι άκαμπτα ....1) μεγαλύτερη ακαμψία 2) αντοχή στην τέμνουσα 3) μεγαλύτερη αντοχή στις πλάγια φορτίση 4) μικρότερη παραμόρφωση 5) ισχυρή θεμελίωση.?
Με την προένταση, την πάκτωση της κατασκευής με το έδαφος, και με την κάθετη αντίδραση στο δώμα.

β) Στο πάρα πάνω βίντεο βλέπουμε δύο στατικά συστήματα...το ένα μέσα στο άλλο.

Η πρώτη προτεταμένη άκαμπτη κατασκευή έχει 1) μεγαλύτερη ακαμψία 2) αντοχή στην τέμνουσα 3) μεγαλύτερη αντοχή στις πλάγια φορτίση 4) μικρότερη παραμόρφωση 5) ισχυρή θεμελίωση,...για να αντέξει τις κρούσεις από τον πλάστιμο φορέα και να σταματάει την παραμόρφωση του κάθετου άξονά του. ( την διαφορά φάσης των πλακών, οι οποίες παραμορφώνουν τον κάθετο άξονα σε σχήμα S )
Δηλαδή ο άκαμπτος φορέας ελέγχει τις παραμορφώσεις του πλάστιμου φορέα, ώστε αυτός να μην περάσει στα όρια διαρροής.
Πάμε καλά μέχρι εδώ?
Στο ύψος των πλακών δημιούργησα σεισμικό αρμό για δύο λόγους.
1)Ο σεισμικός αρμός μεγαλώνει σταδιακά στους πάνω ορόφους για να αποφύγω την μεταφορά φορτίων προς τους κάτω ορόφους, η οποία θα προερχόταν από την πρωταρχική κρούση της πάνω πλάκας - με το φρεάτιο του ανελκυστήρα
Δες το σχέδιο αυτό https://s5.postimg.or...lh3dhzb/002.jpg
2)Για να διαχωρίσω τα άκαμπτα κάθετα στοιχεία από τα πλάστιμα, για καλύτερη συνεργασία μεταξύ αυτών των δύο στατικών συστημάτων.
Ο σεισμικός αρμός δίνει στον πλάστιμο φορέα, απεριόριστο βαθμό ελευθερίας κινήσεων προς όλες κατευθύνσεις ο οποίος πλάστιμος φορέας από μόνος του είναι ένας μηχανισμός απόσβεσης σεισμικής ενέργειας.
Πρόσθετη Απόσβεση σεισμικής ενέργειας εξασφαλίζει η ευρεσιτεχνία του βίντεο..στο
1) Στο υδραυλικό σύστημα στο δώμα.
2) Στον σεισμικό αρμό
3) Στην οριζόντια σεισμική μόνωση
Αυτά τα δύο στατικά συστήματα μπορούν να συνεργαστούν μαζί όπως βλέπουμε στο βίντεο, https://www.youtube....h?v=KPaNZcHBKRI
ή μπορούμε να χρησιμοποιήσουμε μόνο το άκαμπτο δομικό στοιχείο μόνο του για να κατασκευάσουμε άκαμπτες κατασκευές, όπως δείχνουν τα link.
https://www.youtube....h?v=Q6og4VWFcGA
https://postimg.org/image/poaeawzrj/
Από την άλλη αυτή η κάθετη αντίδραση που εφαρμόζει η ευρεσιτεχνία στο δώμα..
α) μειώνει τις ιδιοσυχνότητες και το εύρος της ταλάντωσης σημαντικά.
β) έχει καλύτερη απόκριση προς τον μηχανισμό ορόφου, διότι δεν υπάρχουν διαφράγματα
γ) Απαλείφει το πρόβλημα της ανεπαρκούς σινάφιας που υφίσταται στη διεπιφάνεια σκυροδέματος χάλυβα.
Αν αποφασίσουμε να επιβάλουμε και μερική προένταση στα κάθετα στοιχεία, ( μέσο του μηχανισμού της ευρεσιτεχνίας ) αυτό θα το κάνουμε μόνο για να αυξήσουμε την ενεργό διατομή και για να αυξήσουμε την ικανότητα των υποστυλωμάτων, προς την διάτμηση και να βελτιώσουμε τα λοξά βέλη, και τον λοξό εφελκυσμό, και την τέμνουσα βάσης.
